痛点
- muiapy项目，在Windows窗口自动化中，相对底层一些，需要大量编码，为此，再次封装了一下

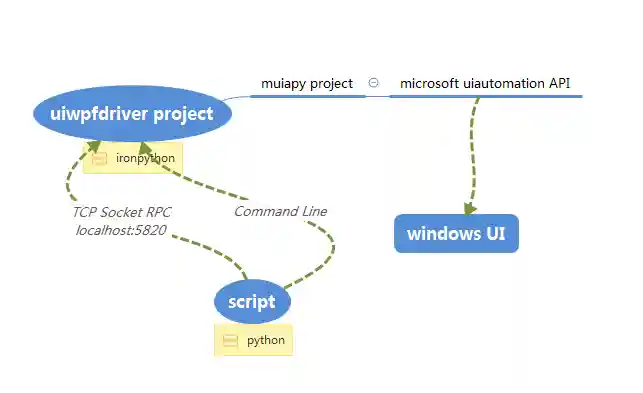

- 解决了ironpython项目的语言限制，打包并分装了项目，编写 Window UI的自动化测试脚本，开源采用了三种方式: 命令行、交互、socket(简单RPC)
- 建议采用RPC模式， 打开 uiwpfdriver.exe服务器，监听localhost:5820，然后按照约定的格式写出请求，加密成base64，发送即可
uiwpfdriver 的几种使用方式
命令行模式
- 特点是 简单易用
- 在release_version中，下载 command_line_version 的最新版本
# 用法
import base64,json,os,subprocess
request = {'req': {
'action': 'StartApplication',
'args': (r'D:\auto\python\uiwpfdriver\test_app\npp.5.7.Installer.exe',),
'kwargs': {}
}
}
bstr = base64.b64encode(json.dumps(request))
subp = subprocess.Popen(["uiwpfdriver.exe",bstr],stdout=subprocess.PIPE,stderr=subprocess.STDOUT)
result = subp.stdout.readline().split("TestResultForWpfAction->")[-1]
print json.loads(base64.b64decode(result))
#控制台输出
# {u'resp': {u'globals': {u'CURRENT_HANDLE': 0}, u'result': True, u'errmsg': u''}}
交互模式

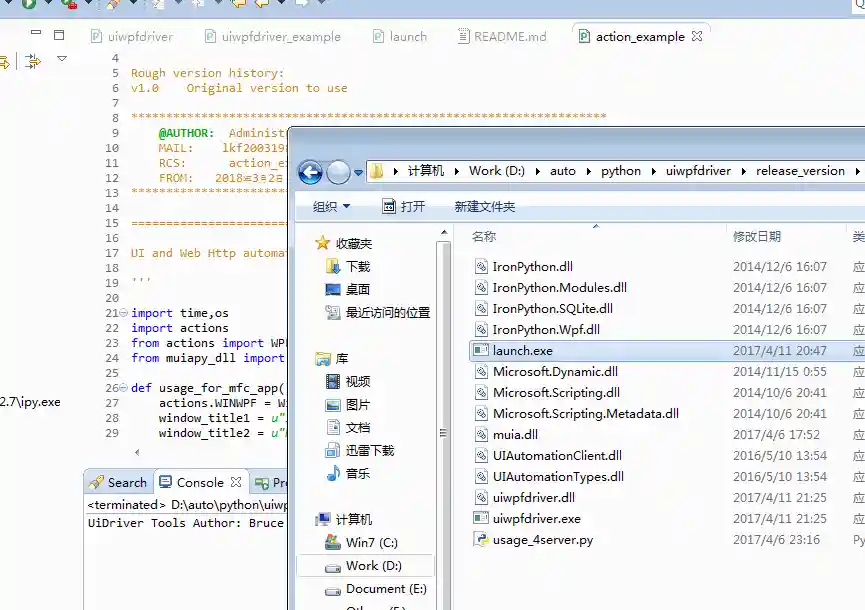

- 特点是，UI的自动化，跟用户可以交互，如下git
- 在release_version中，下载 interaction_version 的最新版本
RPC远程调用模式, 进阶编程
- 特点 是， ironpython环境下的，muiapy工程项目和封装的action，可以使用其他语言的编程，进行远程调用，达到MFC 或者 WPF 的windows窗口的UI自动化
- 在release_version中，下载 interaction_version 的最新版本
- ** 注意，执行脚本前，先双击打开uiwpfdriver.exe **
import base64,json,os,subprocess
request = {'req': {
'action': 'StartApplication',
'args': (r'D:\auto\python\uiwpfdriver\test_app\npp.5.7.Installer.exe',),
'kwargs': {}
}
}
bstr = base64.b64encode(json.dumps(request))
ADDR = ("127.0.0.1", 5820)
sock=socket.socket(socket.AF_INET,socket.SOCK_STREAM)
sock.connect(ADDR)
# 注意 RockEND，是结束标志
End = base64.b64encode("RockEND")
# 发送调用请求
sock.sendall(bstr+End)
# 接受结果
result=sock.recv(8192)
print json.loads(base64.b64decode(result[:result.find(End)]))
#控制台输出
# {u'resp': {u'globals': {u'CURRENT_HANDLE': 0}, u'result': True, u'errmsg': u''}}
约定的全局参数
只有三个: index、 timeout、identifications
| 参数名 | 描述 | 值或值类型 |
|---|---|---|
| identifications | 属性键值对 ClassName、ConTrolType、AutomationId、Name等,用于标识和寻找元素，默认为空值,使用UiSpy工具查看 | |
| timeout | 超时时间 | 默认10秒 |
| index | 标识元素 | 数字 |
约定的请求数据格式
- action -> UI执行的动作,参见后面的 API
- args -> action的参数，依据API的顺序传递
- kwargs -> 参见 全局参数
# 数据请求格式,
'{
"req": {
"action": "",
"args": [],
"kwargs": {
}
}
}'
示例，如下:
'{
"req": {
"action": "TypeInWin",
"args": ["hello uiwpfdriver"],
"kwargs": {
"index": 0,
"identifications": {
"AutomationId": "1019"
},
"timeout": 10
}
}
}'
约定的响应数据的格式
- globals -> 使用action中 SetVar设置的全局变量
- result -> 执行action的操作结果
- errmsg -> 错误信息
'{
"resp": {
"globals": {
},
"result": true,
"errmsg": ""
}
}'
操作(Actions API)
带有【窗口】标记的，要配合全局参数使用
| Actions API | 参数 | 返回值 | 描述 |
|---|---|---|---|
| Check | 点击复选框【窗口】 | ||
| CheckOff | 不勾选复选框【窗口】 | ||
| CheckOn | 勾选复选框【窗口】 | ||
| ClickWin | 点击【窗口】的按钮 | ||
| CloseWin | 关闭指定【窗口】 | ||
| ExpandOff | 关闭组合框【窗口】 | ||
| ExpandOn | 展开组合框【窗口】 | ||
| GetTextDocumentAttribute | attr | 获取文本组件的指定 | |
| 的attr属性值【窗口】 | |||
| SwitchToWindow | win_title_name | 所有焦点切换到指定 | |
| window标题的【窗口】 | |||
| SwitchToDefaultWindow | 切换回默认【窗口】 | ||
| ScrollTo | Horizon=-1, | 滚动滚动条至指定位 | |
| vertical=-1 | 置【窗口】取值0至100 | ||
| SelectItem | 展开组合框后或列表框 | ||
| 选择指定选项【窗口】 | |||
| SetWinStat | value->min/max/normal | 设置窗口状态【窗口】 | |
| StartAppliaction | app_path | 打开指定应用 | |
| TimeSleep | seconds | 睡眠 | |
| TypeInWin | value | 输入【窗口】 | |
| SetVar | name ,value | 设置变量 | |
| IsContentElement | True/False | 是否容器类【窗口】 | |
| IsControlElement | True/False | 是否控制类【窗口】 | |
| IsEnabled | True/False | 是否可控【窗口】 | |
| IsExists | True/False | 是否存在【窗口】 | |
| IsKeyboardFocusable | True/False | 是否键盘焦点【窗口】 | |
| IsOffscreen | True/False | 是否超出屏幕【窗口】 | |
| IsPassword | True/False | 是否密码【窗口】 | |
| MouseDrag | X1,Y1,X2,Y2 | 鼠标拖拽坐标1 | |
| 至坐标2【窗口】 | |||
| MouseDoubleClick | X,Y | 鼠标双击x,y或者 | |
| 元素【窗口】 | |||
| MouseClick | X,Y | 左键点击x,y | |
| 或者元素【窗口】 | |||
| MousePressButton | X,Y | 鼠标按住元素【窗口】 | |
| 如果指定了x,y坐标 | |||
| 那么按住x,y | |||
| MouseMove | X，Y | 光标移动至【窗口】 | |
| 如果指定了x,y坐标 | |||
| 那么移动至x,y | |||
| MouseDragTo | X,Y | 拖拽至坐标【窗口】 | |
| AcceleratorKey | string | (模型不适用)获取该值 | |
| AccessKey | string | (模型不适用)获取该值 | |
| AutomationId | string | (模型不适用)获取该值 | |
| BoundingRectangle | string | (模型不适用)获取该值 | |
| ClassName | string | (模型不适用)获取该值 | |
| ClickablePoint | string | (模型不适用)获取该值 | |
| ControlType | string | (模型不适用)获取该值 | |
| Culture | string | (模型不适用)获取该值 | |
| HasKeyboardFocus | string | (模型不适用)获取该值 | |
| HelpText | string | (模型不适用)获取该值 | |
| LabeledBy | string | (模型不适用)获取该值 | |
| LocalizedControlType | string | (模型不适用)获取该值 | |
| Name | string | (模型不适用)获取该值 | |
| ProcessId | string | (模型不适用)获取该值 | |
| RuntimeId | string | (模型不适用)获取该值 |
muia底层封装实现
Microsoft WPF UiAutomation的封装，参见: muiapy项目
