二叉搜索树
二叉查找树（Binary Search Tree），（又：二叉搜索树，二叉排序树）
所谓二叉搜索树（Binary Search Tree），又叫二叉排序树， 简单而言就是左子树上所有节点的值均小于根节点的值， 而右子树上所有结点的值均大于根节点的值， 左小右大，并不是乱序，因此得名二叉排序树。
一个新事物不能凭空产生，那二叉搜索树又有什么用呢？
有了二叉搜索树，当你要查找一个值， 就不需要遍历整个序列或者说遍历整棵树了， 可以根据当前遍历到的结点的值来确定搜索方向， 这就好比你要去日本，假设你没有见过世界地图， 你不知道该往哪个方向走， 只能满地球找一遍才能保证一定能够到达日本； 而如果你见过世界地图，你知道日本在中国的东边， 你就不会往西走、往南走、往北走。 这种思维在搜索中被叫做“剪枝”， 把不必要的分枝剪掉可以提高搜索效率。 在二叉搜索树中查找值，每次都会把搜索范围缩小， 与二分搜索的思维类似。
创建二叉搜索树
现有序列：A = {61, 87, 59, 47, 35, 73, 51, 98, 37, 93}。根据此序列构造二叉搜索树过程如下：
- i = 0，A[0] = 61，节点61作为根节点；
- i = 1，A[1] = 87，87 > 61，且节点61右孩子为空，故81为61节点的右孩子；
- i = 2，A[2] = 59，59 < 61，且节点61左孩子为空，故59为61节点的左孩子；
- i = 3，A[3] = 47，47 < 59，且节点59左孩子为空，故47为59节点的左孩子；
- i = 4，A[4] = 35，35 < 47，且节点47左孩子为空，故35为47节点的左孩子；
- i = 5，A[5] = 73，73 < 87，且节点87左孩子为空，故73为87节点的左孩子；
- i = 6，A[6] = 51，47 < 51，且节点47右孩子为空，故51为47节点的右孩子；
- i = 7，A[7] = 98，98 < 87，且节点87右孩子为空，故98为87节点的右孩子；
- i = 8，A[8] = 93，93 < 98，且节点98左孩子为空，故93为98节点的左孩子；

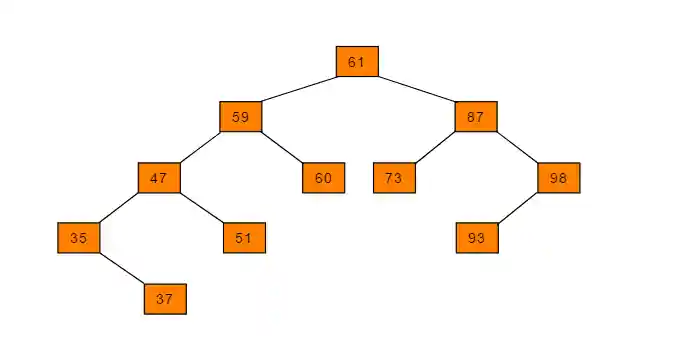

创建完毕后如下图中的二叉搜索树：
构造复杂度
二叉搜索树的构造过程，也就是将节点不断插入到树中适当位置的过程。该操作过程，与查询节点元素的操作基本相同，不同之处在于：
- 查询节点过程是，比较元素值是否相等，相等则返回，不相等则判断大小情况，迭代查询左、右子树，直到找到相等的元素，或子节点为空，返回节点不存在
- 插入节点的过程是，比较元素值是否相等，相等则返回，表示已存在，不相等则判断大小情况，迭代查询左、右子树，直到找到相等的元素，或子节点为空，则将节点插入该空节点位置。
由此可知，单个节点的构造复杂度和查询复杂度相同，为 ~。
使用二叉搜索树可以提高查找效率，其平均时间复杂度为O(log2n)。
二叉搜索树的两种极端情况：
- 完全二叉树，所有节点尽量填满树的每一层，上一层填满后还有剩余节点的话，则由左向右尽量填满下一层

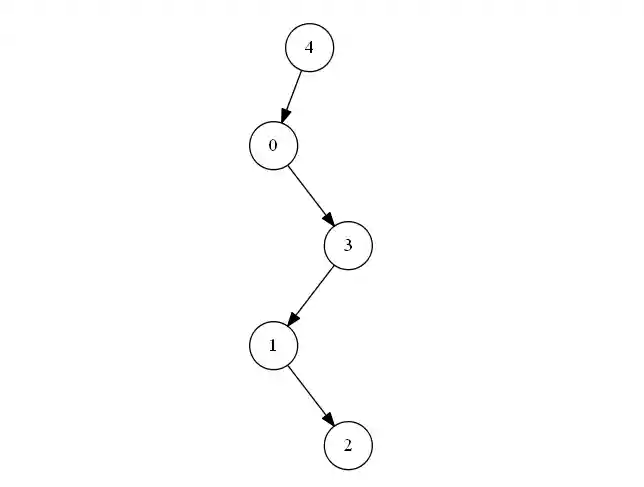

- 每一层只有一个节点的二叉树。如下图所示：
插入
插入流程：
- 先检测该元素是否在树中已经存在。如果已经存在，则不进行插入；
- 若元素不存在，则进行查找过程，并将元素插入在查找结束的位置。

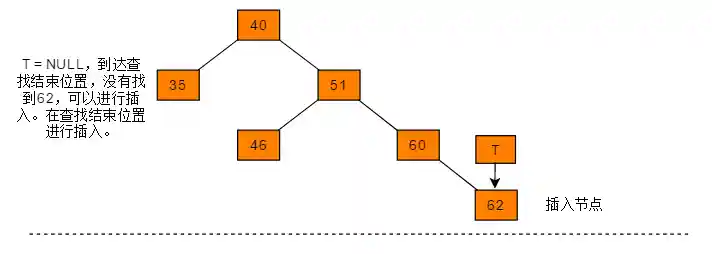

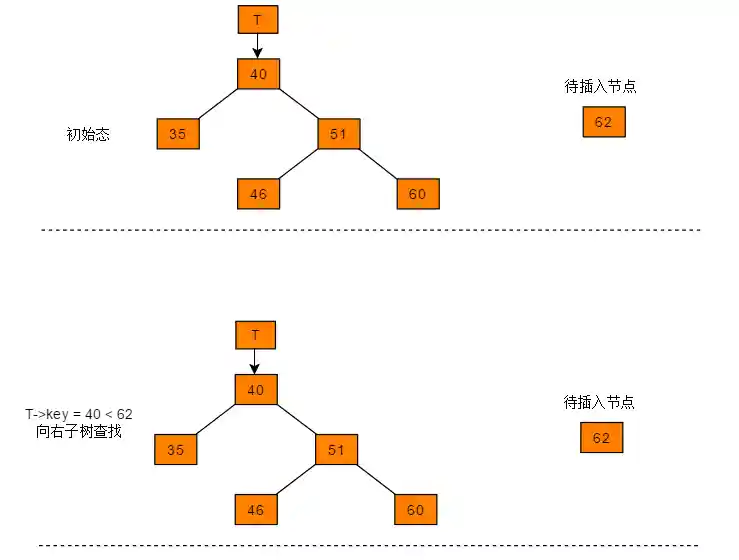

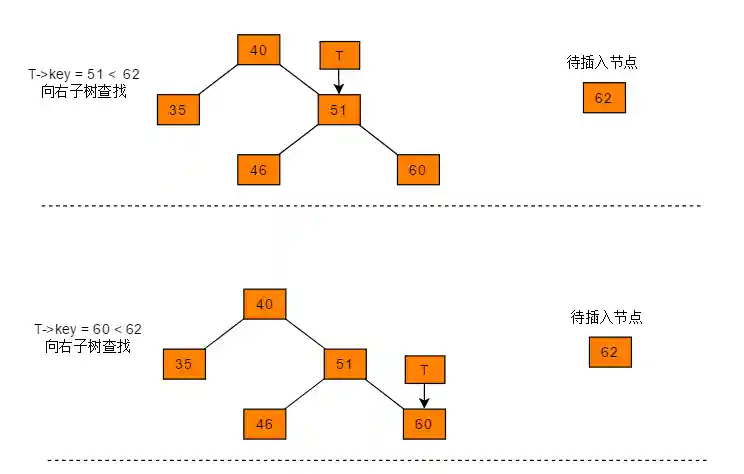

图解过程
删除复杂度
二叉搜索树的节点删除包括两个过程，查找和删除。查询的过程和查询复杂度已知， 这里说明一下删除节点的过程。
节点的删除有以下三种情况：
- 待删除节点度为零；
- 待删除节点度为一；
- 待删除节点度为二。

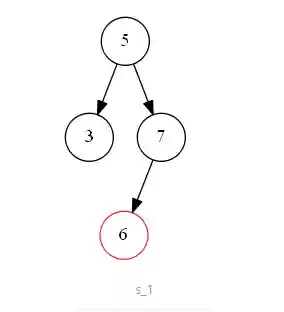

第一种情况如下图 s_1 所示，待删除节点值为 “6”， 该节点无子树，删除后并不影响二叉搜索树的结构特性， 可以直接删除。即二叉搜索树中待删除节点度为零时， 该节点为叶子节点，可以直接删除；

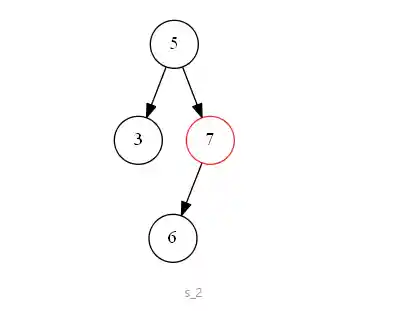

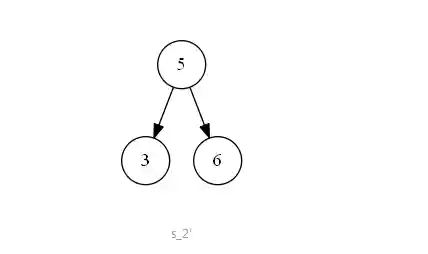

第二种情况如下图 s_2 所示，待删除节点值为 “7”，该节点有一个左子树，删除节点后，为了维持二叉搜索树结构特性，需要将左子树“上移”到删除的节点位置上。即二叉搜索树中待删除的节点度为一时，可以将待删除节点的左子树或右子树“上移”到删除节点位置上，以此来满足二叉搜索树的结构特性。

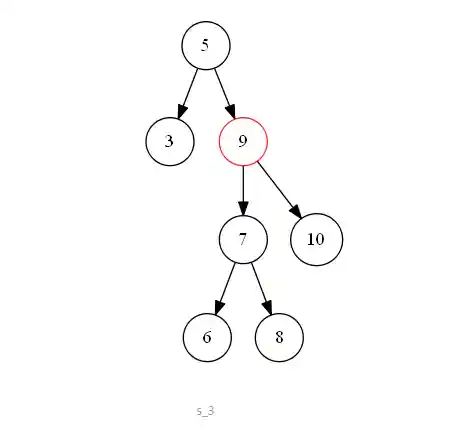

第三种情况如下图 s_3 所示，待删除节点值为 “9”，该节点既有左子树，也有右子树，删除节点后，为了维持二叉搜索树的结构特性，需要从其左子树中选出一个最大值的节点，“上移”到删除的节点位置上。即二叉搜索树中待删除节点的度为二时，可以将待删除节点的左子树中的最大值节点“移动”到删除节点位置上，以此来满足二叉搜索树的结构特性。

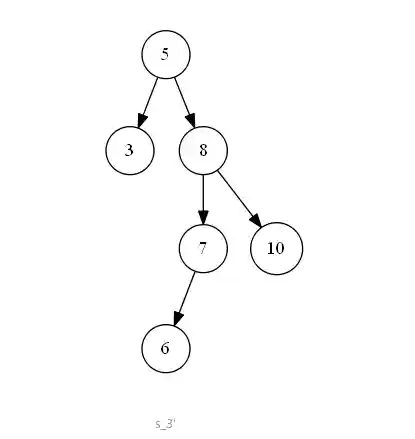

其实在真实的实现代码中，该情况下的实际节点删除操作是：
1.查找出左子树中的最大值节点
2.替换待删除节点 的值为 的值
3.删除 节点
因为 作为左子树的最大值节点，所以节点的度一定是 0 或 1，所以删除节点的情况就转移为以上两种情况。
之前提到二叉搜索树中节点的删除操作，包括查询和删除两个过程，这里称删除节点后，维持二叉搜索树结构特性的操作为“稳定结构”操作，观察以上三种情况可知：
- 前两种情况下，删除节点后，“稳定结构”操作的复杂度都是常数级别，即整个的节点删除操作复杂度为 ~；
- 第三种情况下，设删除的节点为 ，“稳定结构”操作需要查找 节点左子树中的最大值，也就是左子树中最“右”的叶子结点，即“稳定结构”操作其实也是一种内部的查询操作，所以整个的节点删除操作其实就是两个层次的查询操作，复杂度同为 ~；
性能分析
由以上查询复杂度、构造复杂度和删除复杂度的分析可知，三种操作的时间复杂度皆为 ~。下面分析线性结构的三种操作复杂度，以二分法为例：
- 查询复杂度，时间复杂度为 ，优于二叉搜索树；
- 元素的插入操作包括两个步骤，查询和插入。查询的复杂度已知，插入后调整元素位置的复杂度为 ，即单个元素的构造复杂度为：
- 删除操作也包括两个步骤，查询和删除，查询的复杂度已知，删除后调整元素位置的复杂度为 ，即单个元素的删除复杂度为： 由此可知，二叉搜索树相对于线性结构，在构造复杂度和删除复杂度方面占优；在查询复杂度方面，二叉搜索树可能存在类似于斜树，每层上只有一个节点的情况，该情况下查询复杂度不占优势。
总结
二叉搜索树的节点查询、构造和删除性能，与树的高度相关，如果二叉搜索树能够更“平衡”一些，避免了树结构向线性结构的倾斜，则能够显著降低时间复杂度。二叉搜索树的存储方面，相对于线性结构只需要保存元素值，树中节点需要额外的空间保存节点之间的父子关系，所以在存储消耗上要高于线性结构。
package datastructure.tree; import lombok.Setter; import java.util.Queue; import java.util.concurrent.LinkedBlockingDeque; /** * 二叉排序树：二叉排序树（Binary Sort Tree），又称二叉查找树（Binary Search Tree），也称二叉搜索树。 * * @author liuyi27 * * <p> * 二叉排序树或者是一棵空树，或者是具有下列性质的二叉树: * </p> * <p> * （1）若左子树不空，则左子树上所有结点的值均小于或等于它的根结点的值； * </p> * <p> * （2）若右子树不空，则右子树上所有结点的值均大于或等于它的根结点的值； * </p> * <p> * （3）左、右子树也分别为二叉排序树； * </p> * */ @Setter public class BinarySortTree { private int data; private BinarySortTree lchild, rchild; /** * 递归查找二叉排序树T中是否存在key 指针f指向T的双亲，其初始调用值为NULL 若查找成功，* 则指针p指向该数据元素结点，并返回TRUE * 否则指针p指向查找路径上访问的最后一个结点并返回FALSE */ // 如果树是空的，则查找结束，无匹配。 // 如果被查找的值和根结点的值相等，查找成功。否则就在子树中继续查找。如果被查找的值小于根结点的值就选择左子树，大于根结点的值就选择右子树。 public static boolean search(BinarySortTree tree, int key) { if (tree == null) { return false; } if (tree.data == key) { return true; } System.out.println(tree.data); if (key < tree.data) { System.out.println("<"); /* 在左子树中继续查找 */ return search(tree.lchild, key); } else { System.out.println(">"); /* 在右子树中继续查找 */ return search(tree.rchild, key); } } /** * 若查找的key已经有在树中，则p指向该数据结点。 若查找的key没有在树中，则p指向查找路径上最后一个结点。 * * @param tree * @param key * @return */ public static BinarySortTree add(BinarySortTree tree, int key) { if (tree == null) { tree = new BinarySortTree(); tree.data = key; return tree; } if (key < tree.data) { tree.lchild = add(tree.lchild, key); } else { tree.rchild = add(tree.rchild, key); } return tree; } public static BinarySortTree create(BinarySortTree tree, int[] array) { for (int i = 0; i < array.length; i++) { tree = add(tree, array[i]); } return tree; } public static boolean remove(BinarySortTree tree, int key) { if (tree == null) { return false; } if (tree.data == key) { return delete(tree); } else if (tree.data > key) { return remove(tree.lchild, key); } else { return remove(tree.rchild, key); } } /** * 1）删除结点为叶子结点； 2）删除的结点只有左子树； 3）删除的结点只有右子树 4）删除的结点既有左子树又有右子树。 * * @param tree * @return */ private static boolean delete(BinarySortTree tree) { if (tree.rchild == null) { // 右子树空则只需重接它的左子树（待删结点是叶子也走此分支) tree = tree.lchild; } else if (tree.lchild == null) { // 只需重接它的右子树 tree = tree.rchild; } else { // 左右子树均不空 // 转左 BinarySortTree tempP = null; BinarySortTree temp = tree.lchild; // 然后向右到尽头（找待删结点的前驱） while (temp.rchild != null) { tempP = temp; temp = temp.rchild; } // TODO 感觉非常有问题 if (tempP != null) { tempP.rchild = null; }else { temp.lchild = null; } // 将被删结点前驱的值取代被删结点的值(指向被删结点的直接前驱) tree.data = temp.data; } return true; } public static void layerOrder(BinarySortTree node, Queue<BinarySortTree> queue) { if (node != null && queue.isEmpty()) { // 将当前节点放入队列首指针所指位置 queue.add(node); System.out.print(queue.poll().data + " "); } else { System.out.print(node.data + " "); } if (node.lchild != null) { queue.add(node.lchild); } if (node.rchild != null) { queue.add(node.rchild); } BinarySortTree nextNode = queue.poll(); if (nextNode != null) { layerOrder(nextNode, queue); } } public static void main(String[] args) { int[] array = { 10, 4, 6, 34, 32, 5, 2, 1, 11, 23 }; BinarySortTree tree = null; tree = create(tree, array); Queue<BinarySortTree> queue = new LinkedBlockingDeque<BinarySortTree>(); layerOrder(tree, queue); System.out.println("查找1"); // System.out.println(search(tree, 10)); // System.out.println(search(tree, 4)); // System.out.println(search(tree, 6)); // System.out.println(search(tree, 34)); // System.out.println(search(tree, 32)); // System.out.println(search(tree, 5)); // System.out.println(search(tree, 2)); // System.out.println(search(tree, 11)); // System.out.println(search(tree, 23)); System.out.println("查找1"); boolean result = remove(tree, 4); System.out.println(""); System.out.println(result); layerOrder(tree, queue); System.out.println(""); System.out.println("查找2"); // System.out.println(search(tree, 10)); // System.out.println(search(tree, 4)); // System.out.println(search(tree, 34)); // System.out.println(search(tree, 32)); // System.out.println(search(tree, 2)); // System.out.println(search(tree, 11)); // System.out.println(search(tree, 23)); System.out.println(search(tree, 5)); System.out.println(search(tree, 6)); } }
import java.util.Random; /** * 二叉搜索树 * @author 爱学习的程序员 * @version V1.0 */ public class BST{ // 根结点 public static Node root = null; /** * 二叉搜索树的结点类 */ public static class Node{ // 父结点 Node p; // 左孩子 Node left; // 右孩子 Node right; // 关键字 int key; public Node(Node p, Node left, Node right, int key){ this.p = p; this.left = left; this.right = right; this.key = key; } } /** * 插入结点 * @param z 待插入结点 * @return 根结点 */ public static void insert(Node z){ // 树为空，直接作为根结点 if(root == null) root = z; else{ Node y = null; Node x = root; // 寻求树中结点z的合适位置 while(x != null){ y = x; if(z.key < x.key) x = x.left; else x = x.right; } z.p = y; if(z.key < y.key) y.left = z; else y.right = z; } } /** * 中序遍历二叉搜索树 * @param x 树中结点 * @return 无 */ public static void inorderTreeWalk(Node x){ if(x!=null){ inorderTreeWalk(x.left); System.out.print(x.key+"\t"); inorderTreeWalk(x.right); } } /** * 二叉搜索树中查找一个具有指定关键字的结点 * @param x 树中结点 * @param k 关键字 * @return 无 */ public static Node search(Node x, int k){ while(x != null && x.key != k){ if(k < x.key) x = x.left; else x = x.right; } return x; } /** * 二叉搜索树中关键字最小的结点 * @param x 树中结点 * @return 关键字最小的结点 */ public static Node minimum(Node x){ while(x.left != null) x = x.left; return x; } /** * 二叉搜索树中关键字最大的结点 * @param x 树中结点 * @return 关键字最大的结点 */ public static Node maxmum(Node x){ while(x.right != null) x = x.right; return x; } /** * 结点的后继（中序遍历） * @param x 树中结点 * @return 结点的后继 */ public static Node successor(Node x){ // 如果x的右子树不为空，则x的后继为x的右子树中具有最小关键字的结点 if(x.right != null) return minimum(x.right); // 如果x的右子树为空，则x的后继为x的最底层祖先，而且它的左孩子也是x的一个祖先（左孩子是x即可） else{ Node y = x.p; while(y !=null && x == y.right){ x = y; y = y.p; } return y; } } /** * 结点的先驱（代码与结点的后继对称） * @param x 树中结点 * @return 结点的先驱 */ public static Node predecessor(Node x){ if(x.left != null) return maxmum(x.left); else{ Node y = x.p; while(y !=null && x == y.left){ x = y; y = y.p; } return y; } } /** * 二叉搜索树内移动子树（用另一棵子树替换一棵子树，并成为其父结点的孩子结点） * @param u 被替换子树的根结点 * @param v 替换子树的根结点 * @return 无 */ public static void transplant(Node u, Node v){ if(u.p == null) root = v; else if(u == u.p.left) u.p.left = v; else u.p.right = v; if(v != null) v.p = u.p; } /** * 删除指定结点 * @param z 待删除结点 * @return 无 */ public static void delete(Node z){ // 如果z最多有一个孩子结点，则直接调用transplant if(z.left == null) transplant(z, z.right); else if(z.right == null) transplant(z, z.left); // 如果z两个孩子结点都存在，则寻找其后继 else{ // z的后继 Node y = minimum(z.right); if(y.p != z){ transplant(z, z.right); y.right = z.right; y.right.p = y; } transplant(z, y); y.left = z.left; y.left.p = y; } } public static void main(String[] args){ Random rand = new Random(); // 结点数组 Node[] node = new Node[10]; int i = 0; System.out.println("生成二叉树结点并插入树中："); for(i = 0; i < node.length ;i++){ node[i] = new Node(null, null, null, rand.nextInt(100) + 1); System.out.print(node[i].key+"\t"); insert(node[i]); } // 中序遍历 System.out.println("\n"+"中序遍历二叉搜索树："); inorderTreeWalk(root); // 查找指定结点 Node x = search(root, node[5].key); System.out.println("\n"+"查找结果："); System.out.println("自身关键字："+x.key+"\t"+"父结点的关键字："+x.p.key); // 具有最小关键字的结点 x = minimum(root); System.out.println("树中最小关键字："+x.key); // 具有最大关键字的结点 x = maxmum(root); System.out.println("树中最大关键字："+x.key); // x的后继 x = predecessor(node[5]); System.out.println("前驱的关键字："+x.key); // x的前驱 x = successor(node[5]); System.out.println("后继的关键字："+x.key); // 删除结点，并中序输出观看结果 delete(node[5]); System.out.println("删除结点："); inorderTreeWalk(root); } }
