UnityDebugViewer

UnityDebugViewer是一个功能强大的Unity Log查看工具，它集成了Unity Console Window的所有功能，并在此基础上加入了搜索、查看堆栈源码和Log统计等功能。通过使用UnityDebugViewer，无需安装Android Studio或者下载SDK就可以很方便地查看Unity在手机上输出的Log并获取相应的堆栈信息。此外，UnityDebugViewer还提供了解析Unity保存在手机上的Log文件的功能，帮助开发者使用UnityDebugViewer快速分析、定义游戏在手机上运行时遇到的问题。

支持版本

UnityDebugViewer使用Unity 5.6.6f2开发完成，能支持Unity 4.x以上版本

如何使用

方法一：

将本仓库克隆至本地
将UnityDebugViewer文件夹移植至项目中Assets目录下的任意文件夹
选择Window->Debug Viewer打开窗口

方法二：

下载最新版本的Package
将下载好的Package导入至项目中
选择Window->Debug Viewer打开窗口

注意：如果想要使用UnityDebugViewer提供的接口，需要避免将UnityDebugViewer存放至名称为Editor文件夹之下（包括子文件夹）

基本功能

工具栏功能：
1. 清理log（Clear）、折叠log（Collapse）、运行时清理log（Clear On Player）、遇到error时暂停（Error Pause）和过滤log类型等Console Window具备的功能；
2. 滚动至最新log：勾选Auto Scroll按钮，当有新的log输出至窗口时，滚动条会自动滚动至底部；

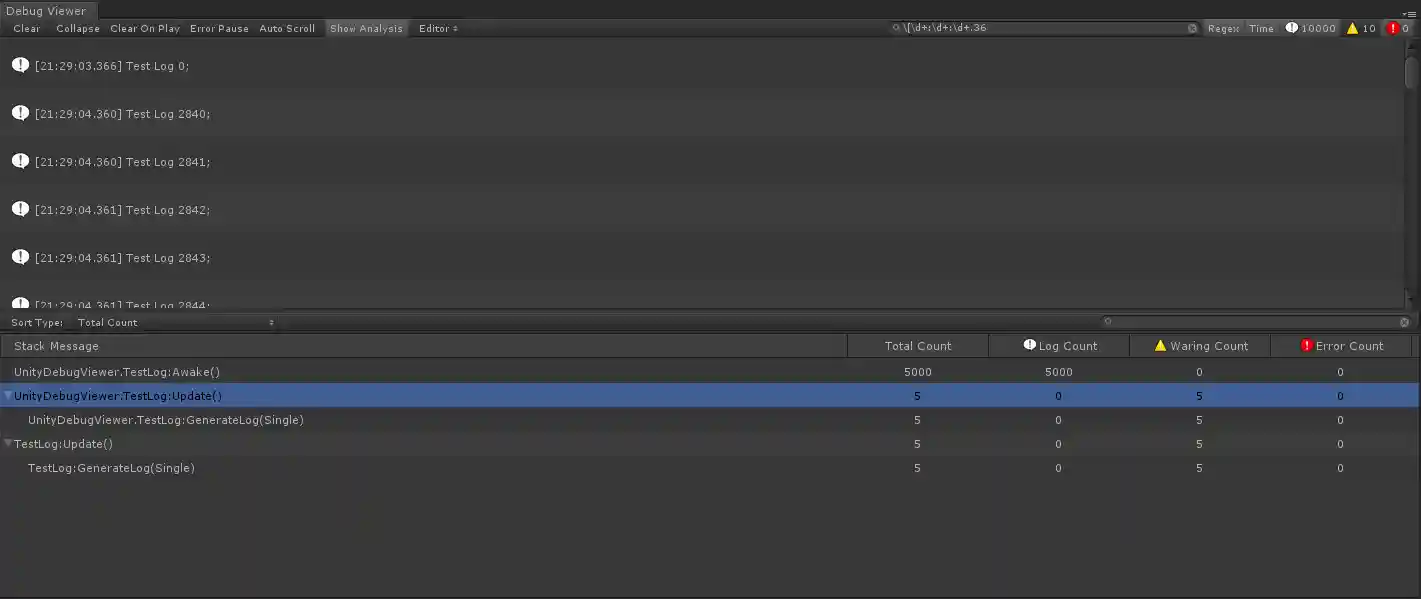

3. 统计Log：勾选Show Analysis按钮，窗口下方会展示出当前所有log的统计信息（可以通过切换Sort Type来改变当前用于筛选log的类型，也可以在右边的搜索框输入关键词或者正则表达式进行搜索）；
4. 筛选log的功能
  1. 启用正则表达式搜索：选中工具栏搜索框右侧的Regex按钮，就可以输入正则表达式对log进行筛选；
  2. 显示log的时间：勾选工具栏搜索框右侧的Time按钮，将显示产生log的时间，此时可以对时间进行筛选，从而获取某个时间段内产生的所有log；
堆栈相关功能：

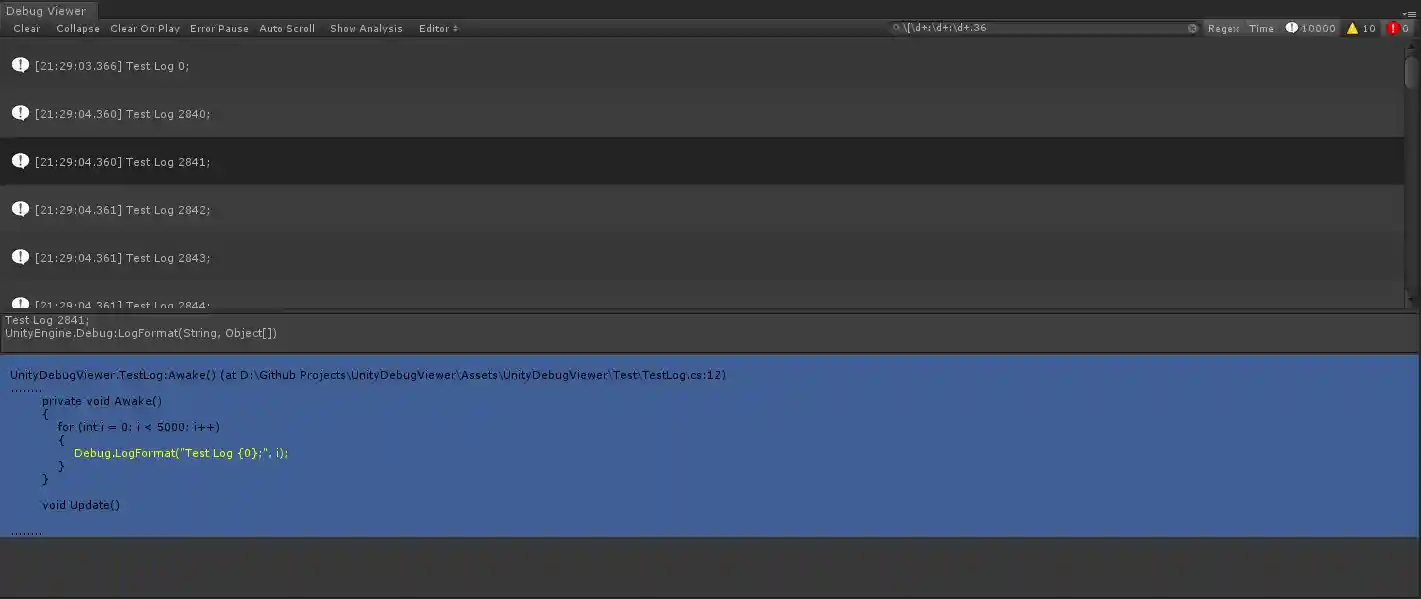

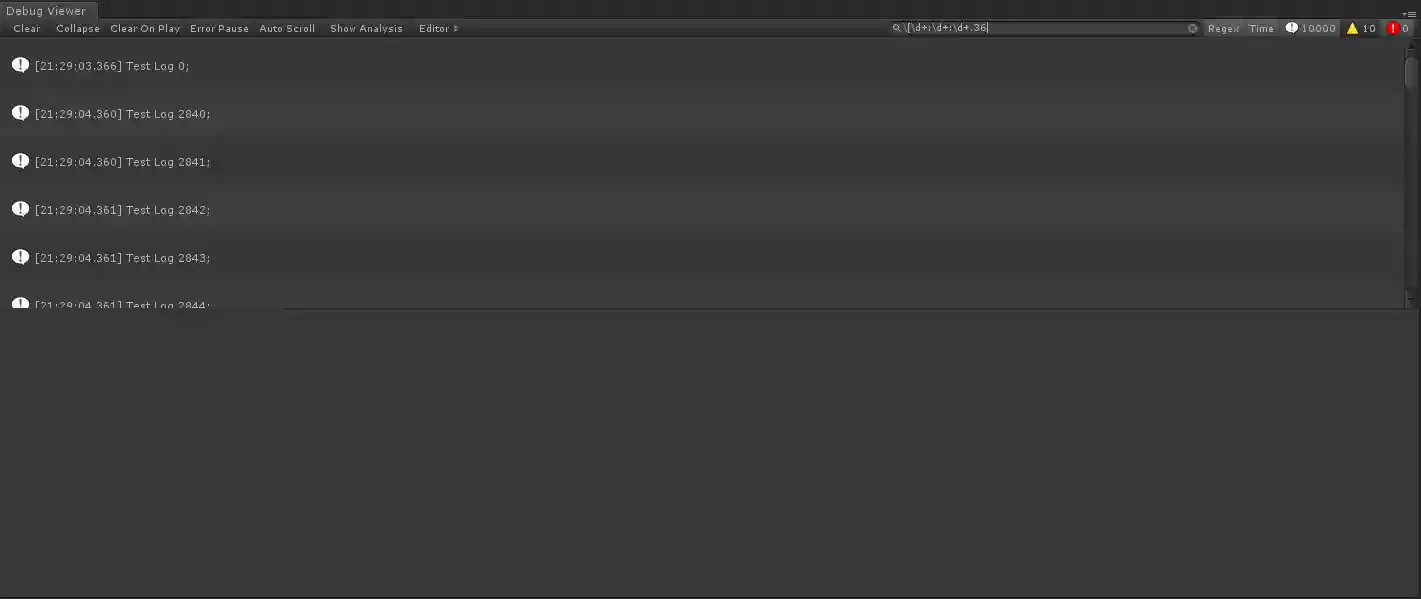

1. 显示堆栈源码的功能：选中某一条log，可以展示该log的所有堆栈信息。如果堆栈包含源代码信息，且对应的文件存在，可以直接展示源码的内容；
2. 打开堆栈源码的功能：如果log的堆栈包含源代码信息，直接用鼠标右键双击log或者堆栈，可以直接打开对应的源代码文件，并直接跳转对应的行数；
其他功能：
1. 在log或者堆栈上点击鼠标右键并选择Copy，可以复制log的内容或者堆栈的完整信息；
2. 按方向键↑和↓可以当前选中的对象；
3. 选中log时，点击鼠标中键可以快速跳转到当前选中的log；

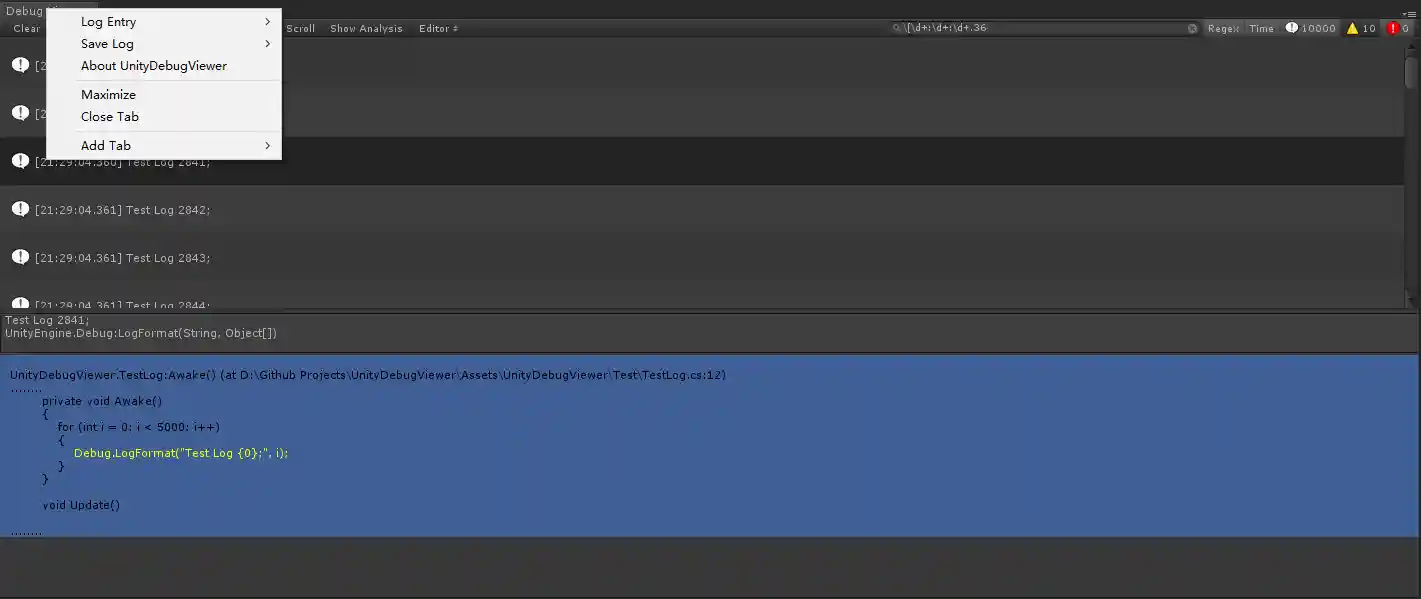

4. DebugViewer窗口标签页处点击鼠标右键，可以呼出窗口菜单:
  1. 选择Log Entry可以修改log框的大小；
  2. 选择Save Log可以将窗口中的log保存至指定文件；
  3. 选择About UnityDebugViewer可以打开在线文档；

拓展功能

UnityDebugViewer默认提供了Editor、ADB Forward、ADB Logcat和Log File四种模式，它们分别拥有不同的拓展功能。

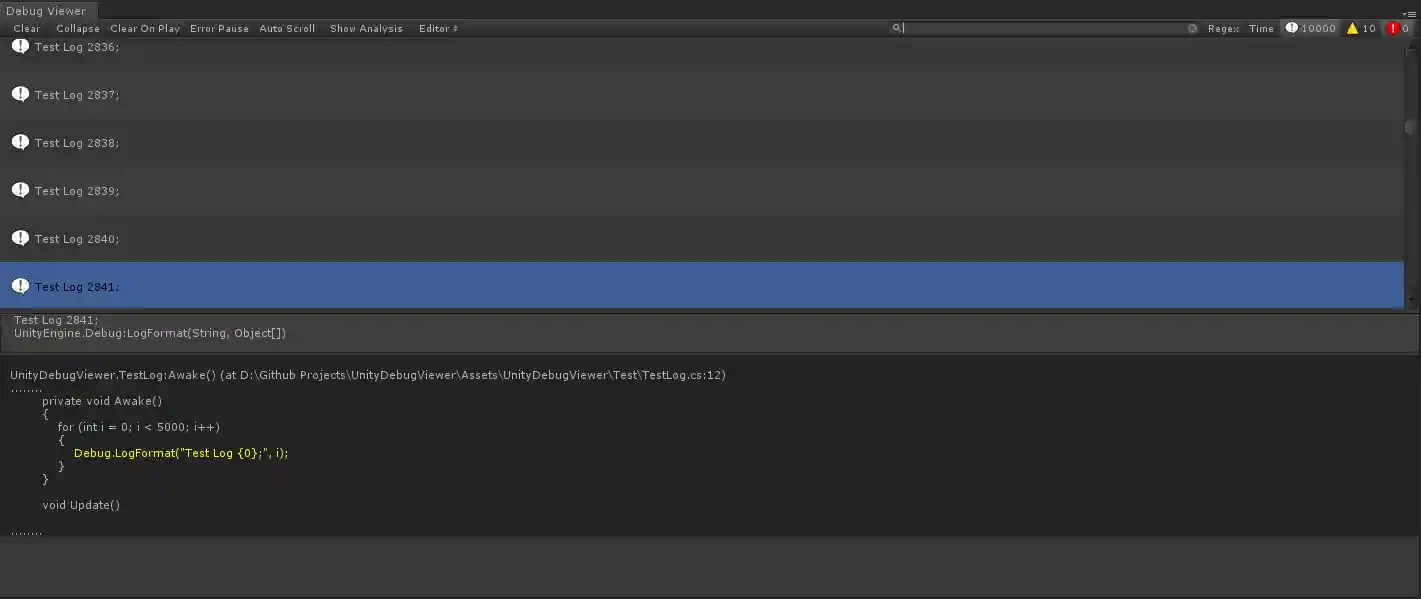

Editor

UnityDebugViewer的Editor模式等同于Unity自带的Console Window，它能获取使用UnityEngine.Debug输出的log以及项目编译、运行时产生的告警或者异常信息。

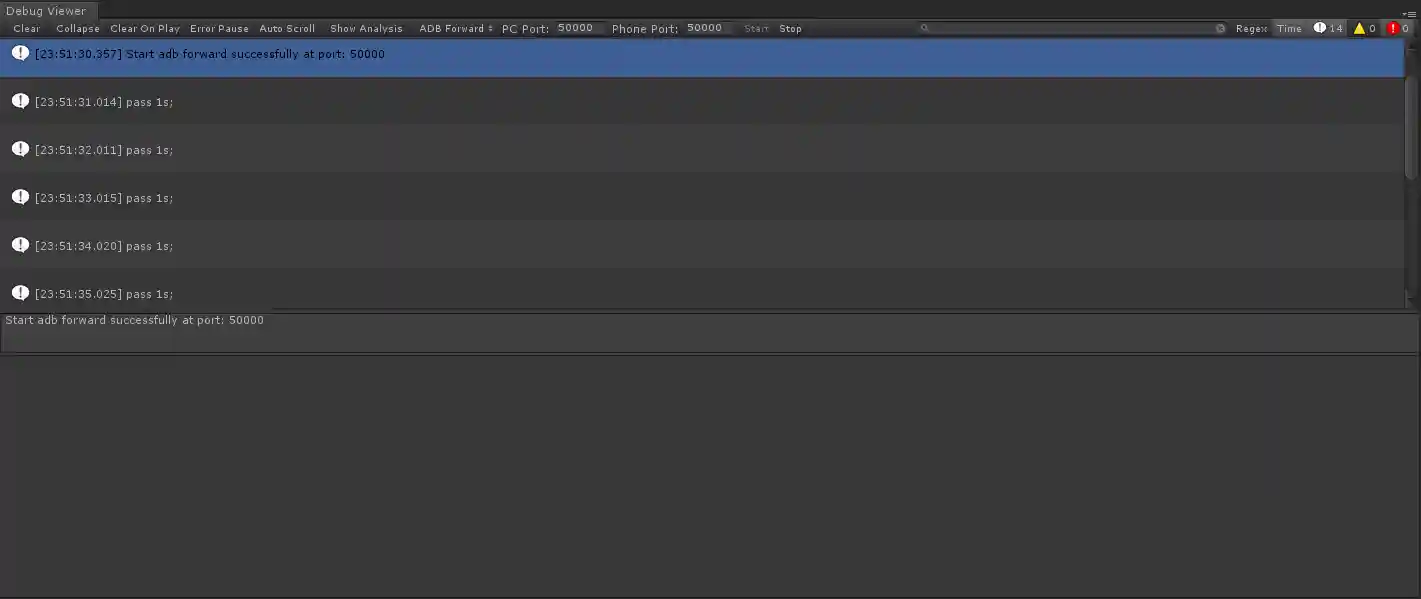

ADB Forward

UnityDebugViewer的ADB Forward模式集成了adb的forward指令，允许使用者通过Tcp将项目在手机上运行时产生的数据传输至UnityDebugViewer上并显示。

使用方式：

将UnityDebugViewer/Test/TestTcp.cs附加到项目初始场景的某一空物体中

在将项目构建成apk时勾选Development，然后将构建好的apk安装至安卓设备并运行

使用usb连接线将安卓设备连接至电脑，并开启开发者调试选项

根据需要修改PC Port(PC端用于数据转发的端口)和Phone Port(手机端用于数据转发的端口)

点击Start开始收集并输出log，点击Stop停止收集log

通过使用UnityDebugViewer提供的工具类，使用者可以很方便地定义并传输自定义的数据，其基本步骤如下：

定义用于Tcp传输的数据结构

[Serializable]
[StructLayoutAttribute(LayoutKind.Sequential, Pack=1)]
struct TestStruct
{
    public int c;
    /// 字符串，SizeConst为字符串的最大长度
    [MarshalAs(UnmanagedType.ByValTStr, SizeConst = 256)]
    public string str;
    /// int数组，SizeConst表示数组的个数
    /// 初始化的数组长度必须和SizeConst一致，例test = new int[6];
    [MarshalAs(UnmanagedType.ByValArray, SizeConst = 6)]
    public int[] test;
}

在手机端上创建Tcp Server并发送数据
- 创建一个UnityDebugViewerTransfer实例，并调用CreateServerSocket方法创建一个Tcp Server Socket
- 使用UnityDebugViewerTransferUtility.StructToBytes将数据结构序列化成byte数组
- 调用UnityDebugViewerTransfer实例的SendData方法向已建立连接的Client发送数据

/// 创建一个tcp传输实例
var transfer = new UnityDebugViewerTransfer();
/// 创建一个tcp server socket并侦听50000端口
transfer.CreateServerSocket(50000);

var testData = new TestStruct();
byte[] sendData = UnityDebugViewerTransferUtility.StructToBytes(testData);
transfer.SendData(sendData);

检查adb以及设备连接状态，然后使用adb forward指令开启ADB Forward进程，并建立转发端口

private void StartADBForward()
{
    if (UnityDebugViewerWindowUtility.CheckADBStatus() == false)
    {
        return;
    }

    string adbPath = UnityDebugViewerWindowUtility.GetAdbPath();
    startForwardProcess = UnityDebugViewerADBUtility.StartForwardProcess(pcPort, phonePort, adbPath);
    /// 成功创建adb forward进程
    if (startForwardProcess)
    {
        ...
    }
}

在Editor下创建Tcp Client并接收数据
1. 创建一个UnityDebugViewerTransfer实例，并绑定receiveDaraFromServerEvent回调事件
2. 调用UnityDebugViewerTransfer实例的ConnectToServer方法，创建一个Tcp Client并连接到指定的Server
3. 在receiveDaraFromServerEvent回调事件中处理从服务器收到的数据
4. 使用UnityDebugViewerTransferUtility.BytesToStruct将byte数组反序列化为数据结构

private void ReceiveDataFromServerHandler(byte[] data)
{
    TestStruct logData = UnityDebugViewerTransferUtility.BytesToStruct<TestStruct>(data);
    ...
}

private void StartADBForward()
{
    if (UnityDebugViewerWindowUtility.CheckADBStatus() == false)
    {
        return;
    }

    string adbPath = UnityDebugViewerWindowUtility.GetAdbPath();
    startForwardProcess = UnityDebugViewerADBUtility.StartForwardProcess(pcPort, phonePort, adbPath);
    /// 成功创建adb forward进程
    if (startForwardProcess)
    {
        UnityDebugViewerTransferUtility.receiveDaraFromServerEvent += ReceiveDataFromServerHandler;
        UnityDebugViewerTransferUtility.ConnectToServer("127.0.0.1", port);
    }
}

停止ADB Forward进程，并调用UnityDebugViewerTransfer的Clear方法清理Tcp socket和侦听进程

 private void StopADBForward()
{
    string adbPath = UnityDebugViewerWindowUtility.GetAdbPath();

    UnityDebugViewerADBUtility.StopForwardProcess(adbPath);
    startForwardProcess = false;

    /// will abort process, should excute at last
    UnityDebugViewerTransferUtility.Clear();
}

说明：

UnityDebugViewerTransferUtility是一个在UnityDebugViewerTransfer基础上封装而成的工具类，它管理一个静态UnityDebugViewerTransfer实例，并提供了许多在使用UnityDebugViewerTransfer时会用到的公共接口

UnityDebugViewerTransferUtility封装了UnityDebugViewerTransfer的所有公有属性和方法，在大部分情况下，可以直接将UnityDebugViewerTransferUtility当成UnityDebugViewerTransfer实例使用

但如果需要同时使用多个UnityDebugViewerTransfer实例，则需要自己创建UnityDebugViewerTransfer实例并进行管理

Assets/Test/TestTcp.cs提供了如何获取、转发log数据的例子，关于如何添加一个自定义模式用于展示自定义数据，详见添加自定义的模式。

using UnityEngine;

namespace UnityDebugViewer
{
    public class TestTcp : MonoBehaviour
    {
        private UnityDebugViewerTransfer transfer;
        private void Awake()
        {
            /// 创建一个tcp传输实例
            transfer = new UnityDebugViewerTransfer();
            /// 创建一个tcp server socket并侦听50000端口
            transfer.CreateServerSocket(50000);

            /// 开始收集log信息
            Application.logMessageReceivedThreaded += CaptureLogThread;

            DontDestroyOnLoad(this.gameObject);
        }

        private void OnDestroy()
        {
            Application.logMessageReceivedThreaded -= CaptureLogThread;
            transfer.Clear();
        }

        private void CaptureLogThread(string info, string stacktrace, UnityEngine.LogType type)
        {
            if (transfer == null)
            {
                return;
            }
            lock (transfer)
            {
                /// 将收集到的log数据序列化成byte[]
                /// 并转发至连接到指定端口的tcp client socket
                var logData = new TransferLogData(info, stacktrace, type);
                byte[] sendData = UnityDebugViewerTransferUtility.StructToBytes(logData);
                transfer.SendData(sendData);
            }
        }
    }
}

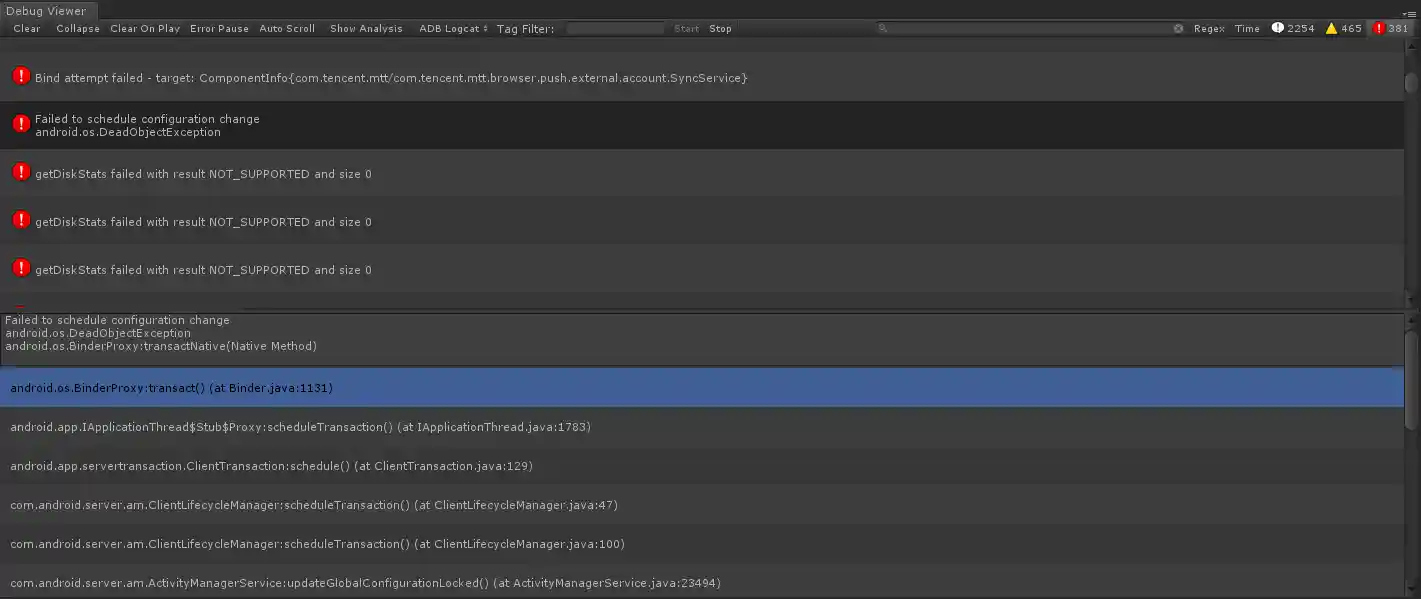

ADB Logcat

UnityDebugViewer的ADB Logcat模式集成了adb的logcat命令，无需安装Android Studio或者配置SDK环境，只需要使用usb线将手机连接至电脑，就可以直接看到项目在手机上运行时输出的所有log以及产生log的堆栈信息。

使用方式：

在已开启开发者调试选项的安卓设备上运行项目

使用usb连接线将安卓设备连接至电脑

修改Tag Filter以指定使用logcat命令获取哪些log信息

Tag Filter为Unity表示只捕获Unity生成的log

Tag Filter为空表示捕获安卓系统产生的所有log

点击Start开始从手机上捕获log并输出至窗口，点击Stop停止捕获log；

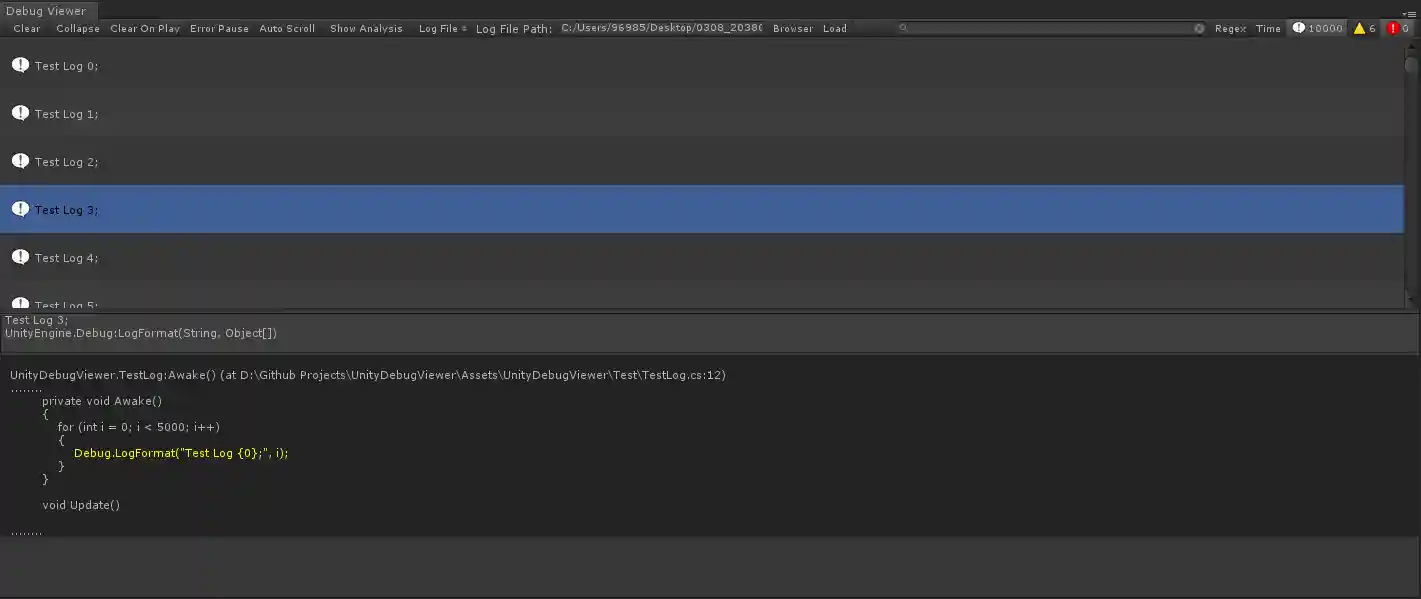

Log File

UnityDebugViewer的Log File模式提供了解析log文件的功能，其能解析的log格式与UnityDebugViewer将log保存至文件时使用的格式一致，如下所示：

log类型可以是Log、Warning或者Error，不区分大小写

log内容可以输入任何符号

堆栈信息可以为空

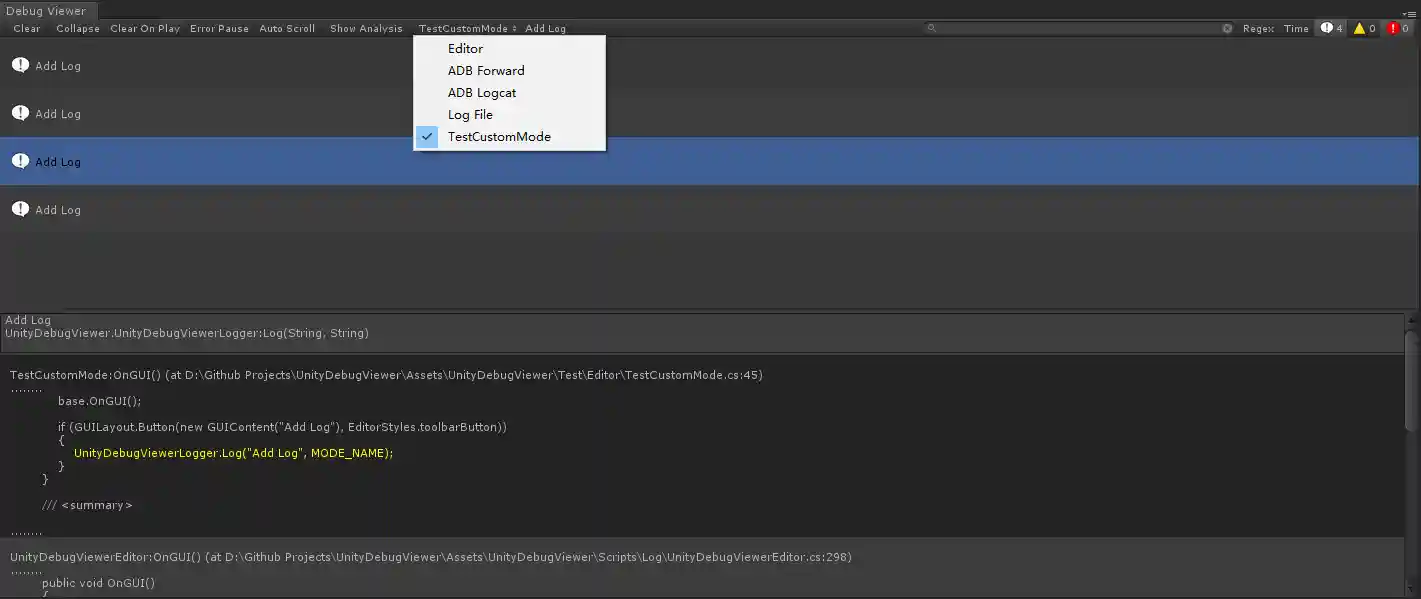

添加自定义模式

除了使用UnityDebugViewer提供的四种默认模式，UnityDebugViewer还允许使用者根据实际的需求添加自定义的模式。添加自定义模式的步骤并不复杂，如下所示：

在任一Editor文件夹下创建一个继承自UnityDebugViewer.UnityDebugViewerIntermediaryEditor的类
使用[InitializeOnLoadMethod]标记一个静态方法作为初始化入口
在初始化入口中使用UnityDebugViewerEditorManager.RegisterMode方法注册自定义模式

UnityDebugViewerEditorManager.RegisterMode<T>(string mode, int order)
T: UnityDebugViewerIntermediaryEditor或者其子类

参数：

mode: 自定义模式的名称

order: 自定义模式的权重，用于决定其在下拉列表中的显示顺序。如果权重相同，则会根据注册的顺序来显示
覆写UnityDebugViewer.UnityDebugViewerIntermediaryEditor提供的方法：
1. Clear：点击工具栏的Clear按钮时被调用
2. OnGUI：在绘制工具栏时被调用，可用于在工具栏上绘制自定义的UI
3. StartCompiling：项目开始编译时被调用，可用于清理线程等数据
使用UnityDebugViewerLogger.Log、UnityDebugViewerLogger.LogWarning或者UnityDebugViewerLogger.LogError方法将log输出至自定义模式对应的UnityDebugViewerEditor上

为了方便使用者快速掌握如何添加自定义的模式，UnityDebugViewer提供了UnityDebugViewer/Test/Editor/TestCustomMode.cs作为添加自定义模式的例子。以下是TestCustomMode.cs的内容和详细注释，它包括了添加自定义模式的所有步骤。

using UnityEngine;
using UnityEditor;

namespace UnityDebugViewer
{
    public class TestCustomMode : UnityDebugViewerIntermediaryEditor
    {
        /// <summary>
        /// 模式的名称
        /// </summary>
        private const string MODE_NAME = "TestCustomMode";

        /// <summary>
        /// 标记初始化的入口
        /// </summary>
        [InitializeOnLoadMethod]
        private static void InitializeTestCustomMode()
        {
            /// 自定义模式的权重，用于决定其在下拉列表中的显示顺序
            int order = 10;

            /// 添加自定义的模式
            UnityDebugViewerEditorManager.RegisterMode<TestCustomMode>(MODE_NAME, order);
        }

        /// <summary>
        /// 在点击Clear按钮时被调用
        /// </summary>
        public override void Clear()
        {
            base.Clear();

            UnityDebugViewerLogger.Log("Clear", MODE_NAME);
        }

        /// <summary>
        /// 在下拉列表中选择当前的模式时被调用
        /// </summary>
        public override void OnGUI()
        {
            base.OnGUI();

            if (GUILayout.Button(new GUIContent("Add Log"), EditorStyles.toolbarButton))
            {
                UnityDebugViewerLogger.Log("Add Log", MODE_NAME);
            }
        }

        /// <summary>
        /// 在脚本开始编译时被调用
        /// </summary>
        public override void StartCompiling()
        {
            base.StartCompiling();

            UnityDebugViewerLogger.Log("StartCompiling", MODE_NAME);
        }
    }
}
