Рисуем круг, овал, прямоугольник, дугу и многугольник в Tkinter

В этой части изучения Tkinter мы немного порисуем. Рисование в Tkinter реализовано при помощи виджета Canvas. Это функционал высокого уровня, который позволяет создавать графику в Tkinter. Рисование можно использовать для создания графиков статистики, самодельных пользовательских виджетов и даже небольших игр.

Содержание курса

Создание окна по центру и кнопка выхода в Tkinter
Разметка виджетов в Tkinter — pack, grid и place
Виджеты Checkbutton, Label, Scale и Listbox в Tkinter
Меню, подменю и панель инструментов в Tkinter
Диалоговые окна в Tkinter — Выбор цвета — Выбор файла
Рисуем линии, прямоугольники, круг и текст в Tkinter
Пишем игру змейка на Tkinter

Содержание статьи

Рисуем линии в Tkinter — create_line()

Линия – это примитивный геометрический элемент. На виджете Canvas создать линию можно при помощи метода create_line().

from tkinter import Tk, Canvas, Frame, BOTH

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Рисуем линии")

self.pack(fill=BOTH, expand=1)

canvas = Canvas(self)

canvas.create_line(15, 25, 200, 25)

canvas.create_line(300, 35, 300, 200, dash=(4, 2))

canvas.create_line(55, 85, 155, 85, 105, 180, 55, 85)

canvas.pack(fill=BOTH, expand=1)

def main():

root = Tk()

ex = Example()

root.geometry("400x250+300+300")

root.mainloop()

if __name__ == '__main__':

main()

В примере нашего кода, мы рисуем простые линии в Tkinter.

canvas.create_line(15, 25, 200, 25)

Параметрами метода create_line() являются координаты x и y, которые обозначают стартовые и конечные точки линии.

canvas.create_line(300, 35, 300, 200, dash=(4, 2))

Мы нарисовали вертикальную линию. Опция dash позволяет создать пунктированную линию. Множества (4, 3) означает:

4 — длинна тире или точки в пикселях;
2 — пустой промежуток между тире либо точками.

Если указать dash=(1, 1) то у нас будет линия из точек.

canvas.create_line(55, 85, 155, 85, 105, 180, 55, 85)

Метод create_line() может содержать несколько конечных точек, которые будут пресекаться линией. Согласно этому коду мы нарисовали треугольник имея три координата разных точек.

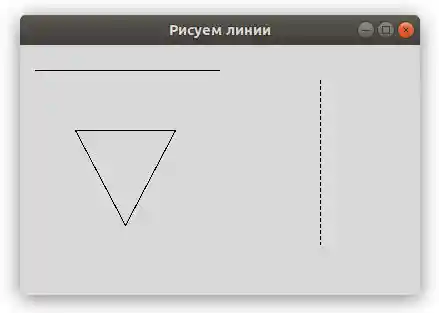

Рисуем линии в Tkinter

Цвет является объектом, который отображает комбинацию Красного, Зеленого и Синего цветов (RGB).

from tkinter import Tk, Canvas, Frame, BOTH

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Цвета")

self.pack(fill=BOTH, expand=1)

canvas = Canvas(self)

canvas.create_rectangle(

30, 10, 120, 80,

outline="#fb0", fill="#fb0"

)

canvas.create_rectangle(

150, 10, 240, 80,

outline="#f50", fill="#f50"

)

canvas.create_rectangle(

270, 10, 370, 80,

outline="#05f", fill="#05f"

)

canvas.pack(fill=BOTH, expand=1)

def main():

root = Tk()

ex = Example()

root.geometry("400x100+300+300")

root.mainloop()

if __name__ == '__main__':

main()

В данном примере мы нарисовали прямоугольники и закрасили их разными цветами. Мы ранее работали с выбором цвета в Tkinter используя диалоговое окно цветовой палитры.

Мы создали виджет canvas.

canvas.create_rectangle(

30, 10, 120, 80,

outline="#fb0", fill="#fb0"

)

Есть вопросы по Python?

На нашем форуме вы можете задать любой вопрос и получить ответ от всего нашего сообщества!

Telegram Чат & Канал

Вступите в наш дружный чат по Python и начните общение с единомышленниками! Станьте частью большого сообщества!

Паблик VK

Одно из самых больших сообществ по Python в социальной сети ВК. Видео уроки и книги для вас!

С помощью create_rectangle() мы создаем прямоугольник на холсте. Первыми четырьмя параметрами являются x и y координаты двух ограничительных точек: верхней левой и нижней правой. При помощи параметра outline мы можем задать цвет контура прямоугольников. А параметр fill используется для окрашивания всей внутренней области прямоугольника.

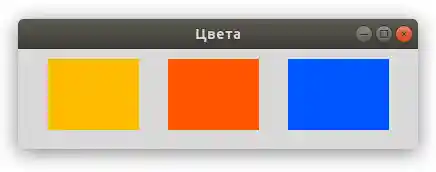

Рисуем прямоугольники в Tkinter

Рисуем различные формы в Tkinter

На холсте мы можем нарисовать самые разнообразные формы. На представленном ниже примере показаны некоторые из них.

from tkinter import Tk, Canvas, Frame, BOTH

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Рисуем формы")

self.pack(fill=BOTH, expand=1)

canvas = Canvas(self)

# Овальная форма.

canvas.create_oval(

10, 10, 80, 80, outline="#f11",

fill="#1f1", width=2

)

# Овальная форма.

canvas.create_oval(

110, 10, 210, 80, outline="#f11",

fill="#1f1", width=2

)

# Рисуем прямоугольник.

canvas.create_rectangle(

230, 10, 290, 60,

outline="#f11", fill="#1f1", width=2

)

# Рисуем дугу.

canvas.create_arc(

30, 200, 90, 100, start=0,

extent=210, outline="#f11", fill="#1f1", width=2

)

points = [

150, 100, 200, 120, 240, 180, 210,

200, 150, 150, 100, 200

]

# Рисуем многоугольник.

canvas.create_polygon(points, outline='#f11',

fill='#1f1', width=2)

canvas.pack(fill=BOTH, expand=1)

def main():

root = Tk()

ex = Example()

root.geometry("330x220+300+300")

root.mainloop()

if __name__ == '__main__':

main()

Мы нарисовали разные формы в окне:

круг;
овал;
прямоугольник;
дугу и многугольник.

Контур окрашен в красный цвет, фигуры были наполнены зеленым цветом. Ширина контура указана в 2 пикселя.

canvas.create_oval(

10, 10, 80, 80, outline="red",

fill="green", width=2

)

Метод create_oval() используется для того, чтобы создать круг в Tkinter. Первые четыре параметра определяют ограничивающие координаты фигуры. Иными словами, это x и y координаты верхней левой и правой нижней точек квадрата, в который помещен круг.

canvas.create_rectangle(

230, 10, 290, 60,

outline="#f11", fill="#1f1", width=2

)

Мы нарисовали прямоугольник в Tkinter. Координаты снова обозначают ограничительные точки с координатами x и y..

canvas.create_arc(

30, 200, 90, 100, start=0,

extent=210, outline="#f11", fill="#1f1", width=2

)

С помощью этого кода мы создаем дугу. Дуга является частью круга. Мы указывает ограничительные координаты нашей дуги.

Успейте заказать просмотры на видео в YouTube ДокторСмм по наиболее дешевой цене с большими оптовыми скидками. Кроме того, с заказом Вы сможете получить также персональные условия на приобретение ресурса с возможностью выбора более подходящей для Вашей ситуации скорости поступления просмотров. Торопитесь, скидки действуют ограниченное время!

С помощью параметра start мы устанавливаем угол дуги. Параметр extent указывает на размер угла.

points = [

150, 100, 200, 120, 240, 180, 210,

200, 150, 150, 100, 200

]

canvas.create_polygon(

points, outline='red',

fill='green', width=2

)

Данный код позволяет нам создать многоугольник. У этой фигуры присутствует большое количество углов. Чтобы создать многоугольник в Tkinter, нам нужно задать несколько координат, используя метод create_polygon().

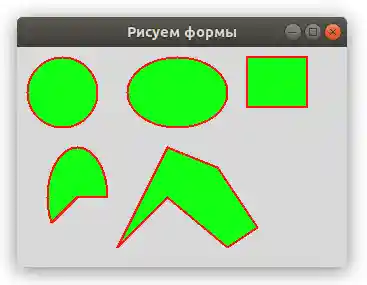

Создание форм в Tkinter

Вставляем изображение в Canvas

В данном примере мы рассмотрим, как вставить изображение в canvas виджете.

В данном примере используется файл изображения tatras.jpg который нужно сохранить рядом с нами кодом:


from tkinter import Tk, Canvas, Frame, BOTH, NW

from PIL import Image, ImageTk

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Изображение в Canvas")

self.pack(fill=BOTH, expand=1)

self.img = Image.open("tatras.jpg")

self.tatras = ImageTk.PhotoImage(self.img)

canvas = Canvas(

self, width=self.img.size[0]+20,

height=self.img.size[1]+20

)

canvas.create_image(10, 10, anchor=NW, image=self.tatras)

canvas.pack(fill=BOTH, expand=1)

def main():

root = Tk()

ex = Example()

root.mainloop()

if __name__ == '__main__':

main()

В примере продемонстрировано как добавить изображение в Canvas.

self.img = Image.open("tatras.jpg")

self.tatras = ImageTk.PhotoImage(self.img)

Из библиотеки Pillow мы используем модули Image и ImageTk.

canvas = Canvas(

self, width=self.img.size[0]+20,

height=self.img.size[1]+20

)

Мы создаем виджет Canvas. Учитываем размеры изображения. Холст будет на 20 пикселей шире и на 20 пикселей выше, нежели наше изображение.

canvas.create_image(10, 10, anchor=NW, image=self.tatras)

Мы используем метод create_image(), чтобы создать изображение на холсте. Чтобы показать изображение, оно закрепляется в северном и западном направлениях anchor=NW нашего окна. Параметр image позволяет отобразить изображение.

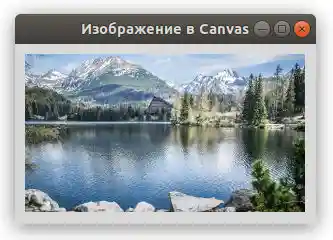

Canvas Image

Меняем шрифт и рисуем текст в Tkinter

В последнем примере мы рассмотрим рисование текста используя виджет Canvas в Tkinter.

from tkinter import Tk, Canvas, Frame, BOTH, W

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Текст и Шрифт в Tkinter")

self.pack(fill=BOTH, expand=1)

canvas = Canvas(self)

canvas.create_text(

20, 30, anchor=W, font="DejavuSansLight",

text="Красное солнце сгорает дотла"

)

canvas.create_text(

20, 60, anchor=W, font="Arial",

text="На пылающий город падает тень"

)

canvas.create_text(

20, 130, anchor=W, font="TimesNewRoman",

text="Перемен!"

)

canvas.create_text(

20, 160, anchor=W, font="ComicSans",

text="Требуют наши сердца"

)

canvas.create_text(

20, 190, anchor=W, font="FreeSerif",

text="Перемен!"

)

canvas.create_text(

20, 220, anchor=W, font="LatoThin",

text="Требуют наши глаза"

)

canvas.pack(fill=BOTH, expand=1)

def main():

root = Tk()

ex = Example()

root.geometry("420x250+300+300")

root.mainloop()

if __name__ == '__main__':

main()

Мы рисуем слова из песни в нашем окне.

canvas.create_text(

20, 30, anchor=W, font="DejavuSansLight",

text="Красное солнце сгорает дотла"

)

Первые два параметра – это x и y координаты центральной точки текста. Если мы закрепим текстовый объект по направлению запада anchor=W, текст будет начинаться в этой части окна. Параметр font позволяет нам менять шрифт текста, а параметр text отображает написанный текст в окне.
