Разметки pack, grid и place для позиционирования в Tkinter

В данном уроке по изучению Tkinter мы познакомимся с менеджерами разметки. Когда мы создаем графический интерфейс нашего приложения, мы определяем, какие виджеты будем использовать, и как они будут расположены в приложении. Для того, чтобы организовать виджеты в приложении, используются специальные невидимые объекты – менеджеры разметки.

Содержание курса

Создание окна по центру и кнопка выхода в Tkinter
Разметка виджетов в Tkinter — pack, grid и place
Виджеты Checkbutton, Label, Scale и Listbox в Tkinter
Меню, подменю и панель инструментов в Tkinter
Диалоговые окна в Tkinter
Рисуем линии, прямоугольники, круг и текст в Tkinter
Пишем игру змейка на Tkinter

Содержание статьи

Существует два вида виджетов:

контейнеры;
дочерние виджеты.

Контейнеры объединяют виджеты для формирования разметки. У Tkinter есть три встроенных менеджера разметки: pack, grid и place.

Place – это менеджер геометрии, который размещает виджеты, используя абсолютное позиционирование.
Pack – это менеджер геометрии, который размещает виджеты по горизонтали и вертикали.
Grid – это менеджер геометрии, который размещает виджеты в двухмерной сетке.

В большинстве случаев разработчикам необходимо использовать менеджеры разметки. Есть несколько ситуаций, в которых следует использовать именно абсолютное позиционирование. В рамках абсолютного позиционирования разработчик определяет позицию и размер каждого виджета в пикселях. Во время изменения размеров окна размер и позиция виджетов не меняются.

Изображения из примера:

Сохраните их в папке рядом с файлом absolute.py код для которого будет ниже.

Таким образом, на разных платформах приложения выглядят по-разному. То, что выглядит нормально на Linux, может отображаться некорректно на Mac OS. Изменение шрифтов в нашем приложении также может испортить разметку. Если мы переведем наше приложение на другой язык, мы должны доработать и разметку.

from PIL import Image, ImageTk

from tkinter import Tk, BOTH

from tkinter.ttk import Frame, Label, Style

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Absolute positioning")

self.pack(fill=BOTH, expand=1)

Style().configure("TFrame", background="#333")

bard = Image.open("bardejov.jpg")

bardejov = ImageTk.PhotoImage(bard)

label1 = Label(self, image=bardejov)

label1.image = bardejov

label1.place(x=20, y=20)

rot = Image.open("rotunda.jpg")

rotunda = ImageTk.PhotoImage(rot)

label2 = Label(self, image=rotunda)

label2.image = rotunda

label2.place(x=40, y=160)

minc = Image.open("mincol.jpg")

mincol = ImageTk.PhotoImage(minc)

label3 = Label(self, image=mincol)

label3.image = mincol

label3.place(x=170, y=50)

def main():

root = Tk()

root.geometry("300x280+300+300")

app = Example()

root.mainloop()

if __name__ == '__main__':

main()

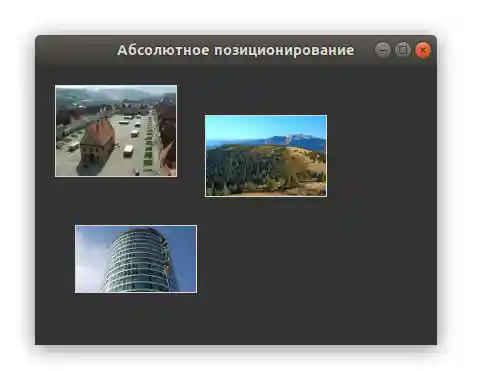

В этом примере мы расположили три изображения при помощи абсолютного позиционирования. Мы использовали менеджер геометрии place.

from PIL import Image, ImageTk

Мы использовали Image и ImageTk из модуля PIL (Python Imaging Library).

style = Style()

style.configure("TFrame", background="#333")

При помощи стилей, мы изменили фон нашего окна на темно-серый.

bard = Image.open("bardejov.jpg")

bardejov = ImageTk.PhotoImage(bard)

Мы создали объект изображения и объект фото изображения из сохраненных ранее изображений в текущей рабочей директории.

label1 = Label(self, image=bardejov)

Мы создали Label (ярлык) с изображением. Данные ярлыки могут содержать как изображения, так и текст.

Нам нужно сохранить ссылку на изображение, чтобы не потерять его если сборщик мусора (Garbage collector) его не закроет.

Ярлык размещен в рамке по координатам x=20 и y=20.

Tkinter pack() — размещение виджетов по горизонтали и вертикали

Менеджер геометрии pack() упорядочивает виджеты в горизонтальные и вертикальные блоки. Макетом можно управлять с помощью параметров fill, expand и side.

Пример создания кнопок в Tkinter

В следующем примере мы разместим две кнопки в нижнем правом углу нашего окна. Для этого мы воспользуемся менеджером pack.

from tkinter import Tk, RIGHT, BOTH, RAISED

from tkinter.ttk import Frame, Button, Style

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Кнопки в kinter")

self.style = Style()

self.style.theme_use("default")

frame = Frame(self, relief=RAISED, borderwidth=1)

frame.pack(fill=BOTH, expand=True)

self.pack(fill=BOTH, expand=True)

closeButton = Button(self, text="Закрыть")

closeButton.pack(side=RIGHT, padx=5, pady=5)

okButton = Button(self, text="Готово")

okButton.pack(side=RIGHT)

def main():

root = Tk()

root.geometry("300x200+300+300")

app = Example()

root.mainloop()

if __name__ == '__main__':

main()

Есть вопросы по Python?

На нашем форуме вы можете задать любой вопрос и получить ответ от всего нашего сообщества!

Telegram Чат & Канал

Вступите в наш дружный чат по Python и начните общение с единомышленниками! Станьте частью большого сообщества!

Паблик VK

Одно из самых больших сообществ по Python в социальной сети ВК. Видео уроки и книги для вас!

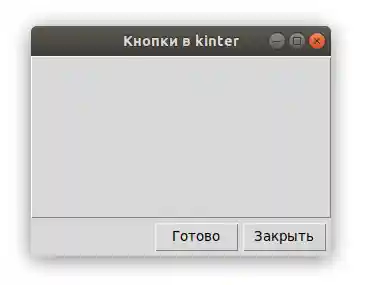

У нас есть две рамки. Первая рамка – основная, а также вторая – дополнительная, которая растягивается в обе стороны и сдвигает две кнопки в нижнюю часть основной рамки. Кнопки находятся в горизонтальном контейнере и размещены в ее правой части.

frame = Frame(self, relief=RAISED, borderwidth=1)

frame.pack(fill=BOTH, expand=True)

Мы создали еще один виджет Frame. Этот виджет занимает практически все пространство окна. Мы изменяем границы рамки, чтобы сама рамка была видна. По умолчанию она плоская.

closeButton = Button(self, text="Закрыть")

closeButton.pack(side=RIGHT, padx=5, pady=5)

Кнопка closeButton создана. Она расположена в горизонтальном контейнере. Параметр side позволяет поместить кнопку в правой части горизонтальной полосы. Параметры padx и pady позволяют установить отступ между виджетами. Параметр padx устанавливает пространство между виджетами кнопки closeButton и правой границей корневого окна.

okButton.pack(side=RIGHT)

Кнопка okButton размещена возле closeButton с установленным отступом (padding) в 5 пикселей.

Создаем приложение для отзывов на Tkinter

Менеджер pack – это простой менеджер разметки. Его можно использовать для простых задач разметки. Чтобы создать более сложную разметку, необходимо использовать больше рамок, каждая из которых имеет собственный менеджер разметки.

from tkinter import Tk, Text, BOTH, X, N, LEFT

from tkinter.ttk import Frame, Label, Entry

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Оставить отзыв")

self.pack(fill=BOTH, expand=True)

frame1 = Frame(self)

frame1.pack(fill=X)

lbl1 = Label(frame1, text="Заголовок", width=10)

lbl1.pack(side=LEFT, padx=5, pady=5)

entry1 = Entry(frame1)

entry1.pack(fill=X, padx=5, expand=True)

frame2 = Frame(self)

frame2.pack(fill=X)

lbl2 = Label(frame2, text="Автор", width=10)

lbl2.pack(side=LEFT, padx=5, pady=5)

entry2 = Entry(frame2)

entry2.pack(fill=X, padx=5, expand=True)

frame3 = Frame(self)

frame3.pack(fill=BOTH, expand=True)

lbl3 = Label(frame3, text="Отзыв", width=10)

lbl3.pack(side=LEFT, anchor=N, padx=5, pady=5)

txt = Text(frame3)

txt.pack(fill=BOTH, pady=5, padx=5, expand=True)

def main():

root = Tk()

root.geometry("300x300+300+300")

app = Example()

root.mainloop()

if __name__ == '__main__':

main()

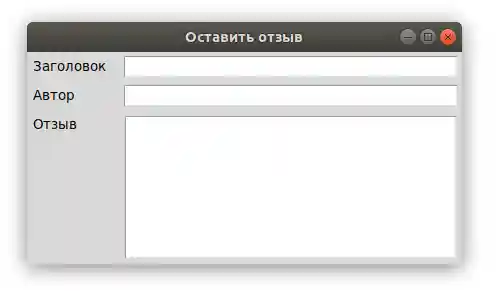

На этом примере видно, как можно создать более сложную разметку с многочисленными рамками и менеджерами pack().

self.pack(fill=BOTH, expand=True)

Первая рамка является базовой. На ней располагаются все остальные рамки. Стоит отметить, что даже при организации дочерних виджетов в рамках, мы управляем ими на базовой рамке.

frame1 = Frame(self)

frame1.pack(fill=X)

lbl1 = Label(frame1, text="Заголовок", width=10)

lbl1.pack(side=LEFT, padx=5, pady=5)

entry1 = Entry(frame1)

entry1.pack(fill=X, padx=5, expand=True)

Первые два виджета размещены на первой рамке. Поле для ввода данных растянуто горизонтально с параметрами fill и expand.

frame3 = Frame(self)

frame3.pack(fill=BOTH, expand=True)

lbl3 = Label(frame3, text="Отзыв", width=10)

lbl3.pack(side=LEFT, anchor=N, padx=5, pady=5)

txt = Text(frame3)

txt.pack(fill=BOTH, pady=5, padx=5, expand=True)

В третьей рамке мы разместили ярлык и виджет для ввода текста. Ярлык закреплен по северной стороне anchor=N, а виджет текста занимает все остальное пространство.

Разметка grid() в Tkinter для создания калькулятора

Менеджер геометрии grid() в Tkinter используется для создания сетки кнопок для калькулятора.

from tkinter import Tk, W, E

from tkinter.ttk import Frame, Button, Entry, Style

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Калькулятор на Tkinter")

Style().configure("TButton", padding=(0, 5, 0, 5), font='serif 10')

self.columnconfigure(0, pad=3)

self.columnconfigure(1, pad=3)

self.columnconfigure(2, pad=3)

self.columnconfigure(3, pad=3)

self.rowconfigure(0, pad=3)

self.rowconfigure(1, pad=3)

self.rowconfigure(2, pad=3)

self.rowconfigure(3, pad=3)

self.rowconfigure(4, pad=3)

entry = Entry(self)

entry.grid(row=0, columnspan=4, sticky=W+E)

cls = Button(self, text="Очистить")

cls.grid(row=1, column=0)

bck = Button(self, text="Удалить")

bck.grid(row=1, column=1)

lbl = Button(self)

lbl.grid(row=1, column=2)

clo = Button(self, text="Закрыть")

clo.grid(row=1, column=3)

sev = Button(self, text="7")

sev.grid(row=2, column=0)

eig = Button(self, text="8")

eig.grid(row=2, column=1)

nin = Button(self, text="9")

nin.grid(row=2, column=2)

div = Button(self, text="/")

div.grid(row=2, column=3)

fou = Button(self, text="4")

fou.grid(row=3, column=0)

fiv = Button(self, text="5")

fiv.grid(row=3, column=1)

six = Button(self, text="6")

six.grid(row=3, column=2)

mul = Button(self, text="*")

mul.grid(row=3, column=3)

one = Button(self, text="1")

one.grid(row=4, column=0)

two = Button(self, text="2")

two.grid(row=4, column=1)

thr = Button(self, text="3")

thr.grid(row=4, column=2)

mns = Button(self, text="-")

mns.grid(row=4, column=3)

zer = Button(self, text="0")

zer.grid(row=5, column=0)

dot = Button(self, text=".")

dot.grid(row=5, column=1)

equ = Button(self, text="=")

equ.grid(row=5, column=2)

pls = Button(self, text="+")

pls.grid(row=5, column=3)

self.pack()

def main():

root = Tk()

app = Example()

root.mainloop()

if __name__ == '__main__':

main()

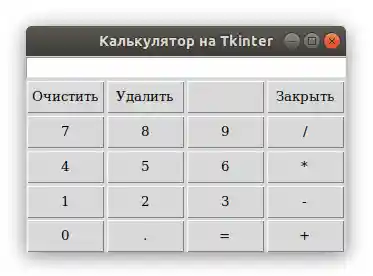

Менеджер grid() используется для организации кнопок в контейнере рамки.

Style().configure("TButton", padding=(0, 5, 0, 5),

font='serif 10')

Мы настроили виджет кнопки так, чтобы отображался специфический шрифт и применялся отступ (padding) в 3 пикселя.

self.columnconfigure(0, pad=3)

...

self.rowconfigure(0, pad=3)

Мы использовали методы columnconfigure() и rowconfigure() чтобы создать определенное пространство в сетке строк и столбцов. Благодаря этому шагу мы разделяем кнопки определенным пустым пространством.

entry = Entry(self)

entry.grid(row=0, columnspan=4, sticky=W+E)

Виджет графы ввода – это место, где будут отображаться цифры. Данный виджет расположен в первом ряду и охватывает все четыре столбца. Виджеты могут не занимать все пространство, которое выделяется клетками в созданной сетке.

Параметр sticky расширяет виджет в указанном направлении. В нашем случае, мы можем убедиться, что наш виджет графы ввода был расширен слева направо W+E (восток-запад).

cls = Button(self, text="Очистить")

cls.grid(row=1, column=0)

Кнопка очистки установлена во второй строке и первом столбце. Стоит отметить, что строки и столбцы начинаются с нуля.

Метод pack() показывает виджет рамки и дает ей первоначальный размер. Если дополнительные параметры не указываются, размер будет таким, чтобы все дочерние виджеты могли поместиться. Этот метод компонует виджет рамки в верхнем корневом окне, которое также является контейнером. Менеджер grid() используется для организации кнопок в виджете рамки.

Пример создания диалогового окна в Tkinter

Следующий пример создает диалоговое окно, используя менеджер геометрии grid.

from tkinter import Tk, Text, BOTH, W, N, E, S

from tkinter.ttk import Frame, Button, Label, Style

class Example(Frame):

def __init__(self):

super().__init__()

self.initUI()

def initUI(self):

self.master.title("Диалоговое окно в Tkinter")

self.pack(fill=BOTH, expand=True)

self.columnconfigure(1, weight=1)

self.columnconfigure(3, pad=7)

self.rowconfigure(3, weight=1)

self.rowconfigure(5, pad=7)

lbl = Label(self, text="Окна")

lbl.grid(sticky=W, pady=4, padx=5)

area = Text(self)

area.grid(row=1, column=0, columnspan=2, rowspan=4, padx=5, sticky=E+W+S+N)

abtn = Button(self, text="Активир.")

abtn.grid(row=1, column=3)

cbtn = Button(self, text="Закрыть")

cbtn.grid(row=2, column=3, pady=4)

hbtn = Button(self, text="Помощь")

hbtn.grid(row=5, column=0, padx=5)

obtn = Button(self, text="Готово")

obtn.grid(row=5, column=3)

def main():

root = Tk()

root.geometry("350x300+300+300")

app = Example()

root.mainloop()

if __name__ == '__main__':

main()

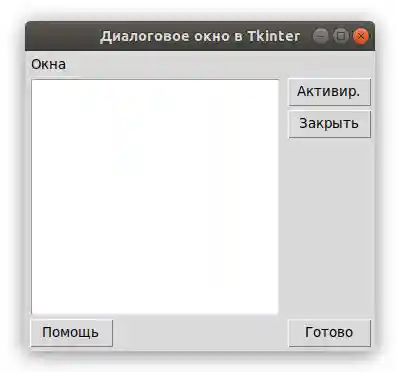

В этом примере мы использовали виджет ярлыка, текстовой виджет и четыре кнопки.

self.columnconfigure(1, weight=1)

self.columnconfigure(3, pad=7)

self.rowconfigure(3, weight=1)

self.rowconfigure(5, pad=7)

Мы добавили небольшое пространство между виджетами в сетке. Параметр weight создает возможность расширения второго столбца и четвертого ряда. В этом ряду и столбце находится текстовой виджет, поэтому оставшееся пространство заполняет данный виджет.

lbl = Label(self, text="Окна")

lbl.grid(sticky=W, pady=4, padx=5)

Виджет ярлыка также создается и помещается в сетку. Если не указываются ряд и столбец, тогда он займет первый ряд и столбец. Ярлык закрепляется у западной части окна sticky=W и имеет определенные отступы вокруг своих границ.

area = Text(self)

area.grid(row=1, column=0, columnspan=2, rowspan=4,

padx=5, sticky=E+W+S+N)

Создается текстовый виджет и помещается во второй ряд и первый столбец. Он охватывает два столбца и четыре строки.

Между виджетом и левым краем корневого окна присутствует пространство в 4 пикселя. Также, виджет закреплен около всех четырех сторон. Поэтому, когда окно расширяется, виджеты текстов увеличиваются во всех направлениях.

abtn = Button(self, text="Активир.")

abtn.grid(row=1, column=3)

cbtn = Button(self, text="Закрыть")

cbtn.grid(row=2, column=3, pady=4)

Эти две кнопки находятся возле текстового виджета.

hbtn = Button(self, text="Помощь")

hbtn.grid(row=5, column=0, padx=5)

obtn = Button(self, text="Готово")

obtn.grid(row=5, column=3)

Эти две кнопки находятся под текстовым виджетом. Кнопка «Помощь» расположена в первом столбце, а кнопка «Готово» в последнем столбце.
В этой части изучения Tkinter мы рассказали о работе с разметкой виджетов.

Создание диалогового окна в Tkinter

Являюсь администратором нескольких порталов по обучению языков программирования Python, Golang и Kotlin. В составе небольшой команды единомышленников, мы занимаемся популяризацией языков программирования на русскоязычную аудиторию. Большая часть статей была адаптирована нами на русский язык и распространяется бесплатно.

E-mail: vasile.buldumac@ati.utm.md

Образование
Universitatea Tehnică a Moldovei (utm.md)

2014 — 2018 Технический Университет Молдовы, ИТ-Инженер. Тема дипломной работы «Автоматизация покупки и продажи криптовалюты используя технический анализ»
2018 — 2020 Технический Университет Молдовы, Магистр, Магистерская диссертация «Идентификация человека в киберпространстве по фотографии лица»
